●ハイエンドクラスの新設計EDMを採用し、高精度な距離測定が可能 ●測距精度はプリズムモードで1.5mm+2ppm、ノンプリズムモードで最大1,000mの測距範囲を確保（気象条件良好時） ●視準しながら測距が可能なトリガーキーを搭載し、視準作業の多い杭打ちや丁張り設置作業、現況測量等を効率化 ●液体式2軸傾斜センサーによる2軸自動補正機構を搭載し、正確な測角を実現 ●センタリング式整準台を採用し、素早く容易な求心作業が可能 ●十字線証明は5段階調整が可能で、視準環境に応じた高い視認性を確保 |
土木測量から施工管理まで対応

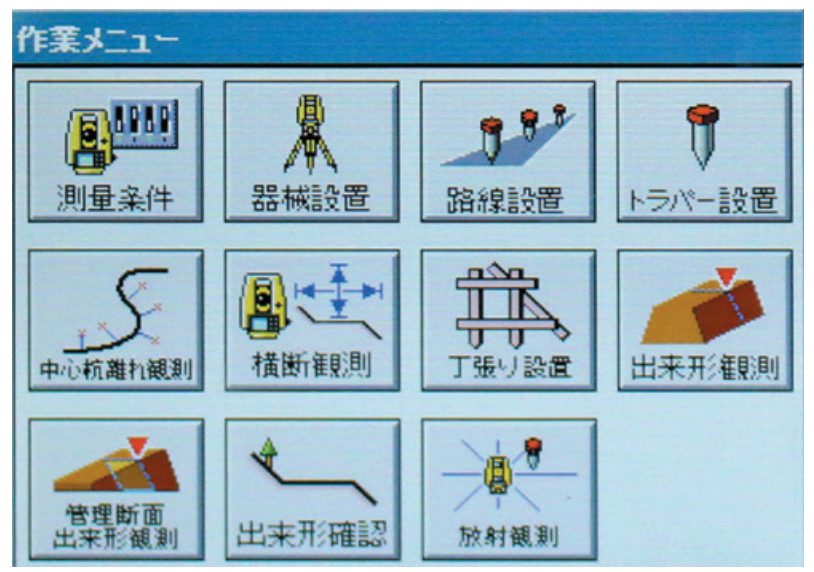

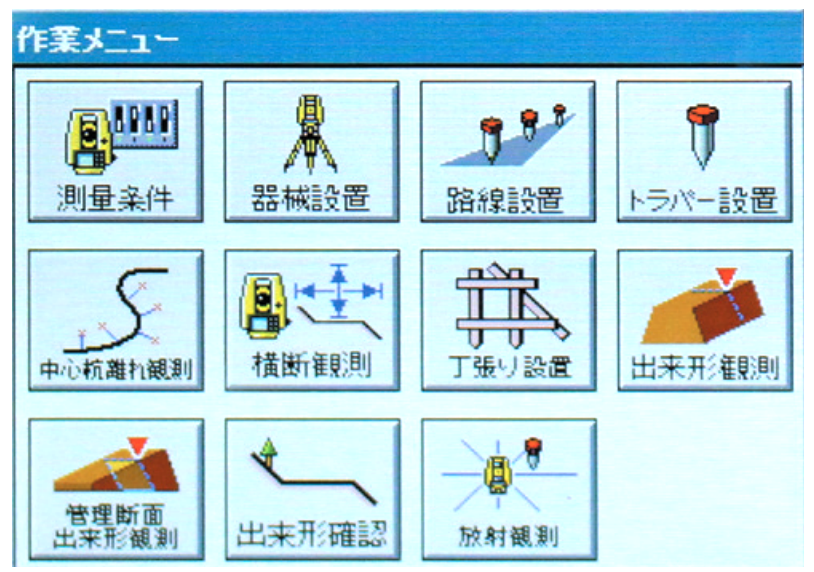

土木工事や測量に特化したソフトウェアで、測量データの管理や解析を行うためのツールです。
【土木基本CE】
路線測量・路線設置・トラバー点設置・中心杭離れ観測・横断測量・丁張設置・放射観測・応用計算・TS出来高観測

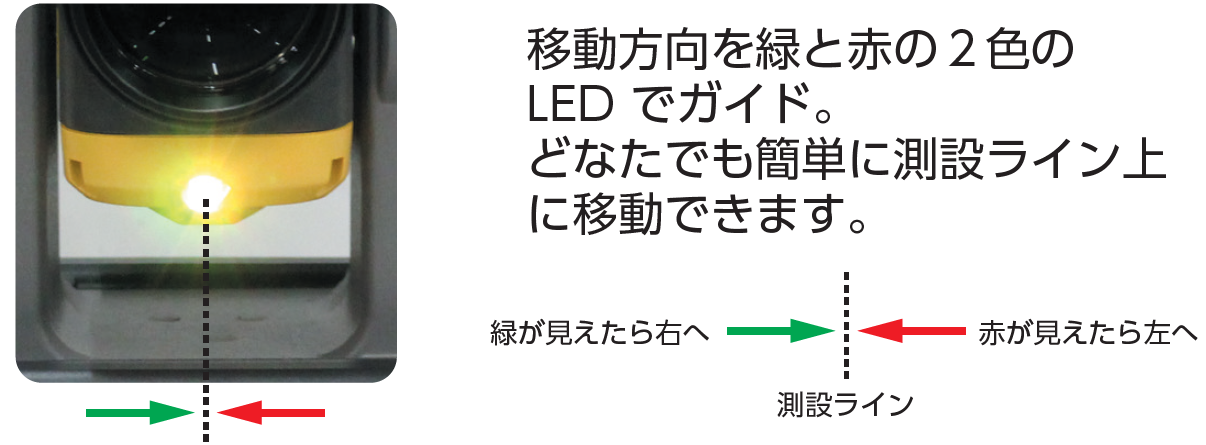

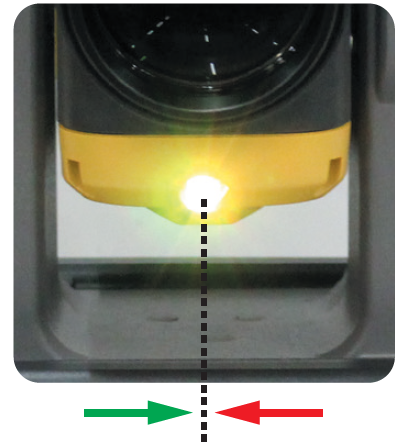

一目でわかるガイドライン
移動方向を緑と赤の2色のLEDでガイド。どなたでも簡単に測設ライン上に移動できます。
| 国土地理院 測量機種登録 | 2級Aトータルステーション | |
| 倍率 | 30x | |
| 分解力 | 2.5” | |
| レーザー出力 |
ノンプリズム使用時：クラス3R 反射シート/反射プリズム使用時：クラス1相当 |
|
| 測定可能距離（気象条件通常時） | ノンプリズム | 0.3～800m（気象条件良好時：1,000m） |
| 反射シート | RS90N-K：1.3～500m、RS50N-K：1.3～300m、RS10N-K：1.3～100m | |
| プリズム5型 | 1.3～500m | |
| プリズム2型 | 1.3～5,000m（気象条件良好時：6,000m） | |
| 最小表示 |
精密測定/高速測定：0.0001m／0.001m（選択可） トラッキング測定/路面測定：0.001m／0.01m（選択可） |
|
| 精度（精密測定） | ノンプリズム使用時 | （2+2ppm×D）mm |
| 反射シート使用時 | （2+2ppm×D）mm | |
| 反射プリズム使用時 | （1.5+2ppm×D）mm | |
| データ記憶装置 | 内部メモリー | 1GB（プログラム領域含む） |
| 対応外部メモリー | USBフラッシュメモリー | |
| インターフェース | RS-232C規格準拠、USB2.0（TypeA/miniB） | |
| Bluetooth®無線機能 | 送信出力：クラス1、最大通信距離：約10m | |
| レーザーポインター | ON/OFF 選択可 | |
| 求心装置 | 求心望遠鏡 | 正像、倍率3x、最短合焦距離0.3m（底板より） |
| 防塵・防水性能 | IP65（JIS C 0920：2003準拠） | |
| 使用温度範囲 | -20～+60℃ | |
| 寸法 | W191×D190×H348mm（突起含まず） | |
| 機械高 |
192.5mm（整準台取付面より） 236mm+5/-3mm（整準台底面より） |
|
| 質量 | 約5.7㎏（整準台、バッテリー含む） | |
| 電源 | リチウムイオン電池（バッテリーBDC72） | |
|
連続使用時間（20℃）（バッテリー BDC72使用時） |
約20時間：測距測角（約30秒ごとに精密単回測定） | |
※Bluetooth®は、Bluetooth SIG,Inc.の登録商標です。
