●測定前に設定した鉄筋径は、測定後でも変更可能 ●設定ミスのまま保存したデータも後から修正可能 ●鉄筋径や測定深度（浅・深）の設定が不要で、ピッチが狭い鉄筋や重ね継手部においても、小型標準プローブにより深さ80mmまでのかぶり厚を高精度に測定可能 ●測定データを本体に最大13,000点保存可能 ●USB接続によりPCへデータ転送、CSV形式で出力可能 ●小型標準プローブにより、壁際や狭い場所での測定に対応 |

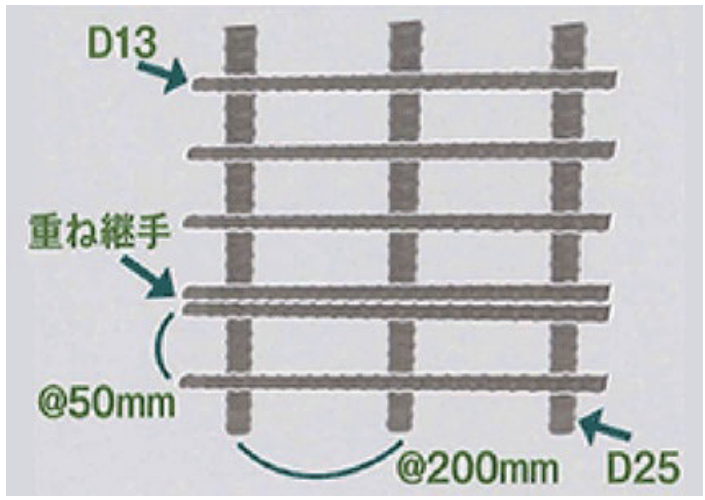

狭ピッチでも正確に測定
小型標準プローブのため、狭ピッチでも正確に測定が可能です。また、重ね継手部のかぶり厚でも、鉄筋のかぶり厚を視覚に測定できます。
データ管理

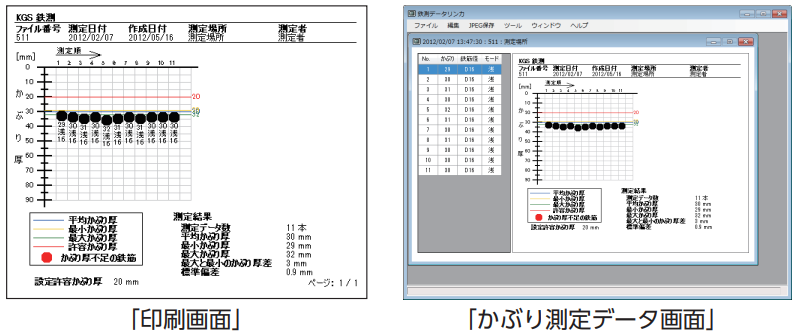

PCソフト「鉄測データリンカ」
データをCSVに出力でき、Excelのシートへ簡単に張り付けることができます。
| 測定方式 | 電磁誘導方式 |
| 測定対象物 | JIS規格鉄筋 |
|
かぶり厚さ測定範囲 |
最大180mm（※1） （詳細は下記のとおり） |
| データ容量 | 最大13,000点 |
| 使用温度範囲 |
-10℃～50℃（※2） 90％以下（結露しないこと） |
| 連続使用時間（アルカリ乾電池使用時） | 約9時間以上（アルカリ乾電池使用時） |
| 保護等級 | IPX4（防雨形） |
| 電源 | 単3電池×6 |
| 寸法 | 本体：約W222×H132×D65mm（突起物除く） |
| 重量 |
本体：約730g 小型標準プローブ：約130g |
※1：隣接する鉄筋や影響範囲内のほかの金属物体による干渉が大きい場合、鉄筋径の正確な読み取り値が得られない場合があります。
※2：使用する電池の仕様に注意してください。
測定範囲
| 鉄筋種別 | モード浅 | モード深 |
| D6 | 6～70mm | 6～110mm |
| D10～D19 | 6～80mm | 6～126mm |
| D22～~D29 | 6～86mm | 6～160mm |
| D32～D38 | 6～90mm | 6～170mm |
| D41 | 6～90mm | 6～180mm |
| D51 | 6～90mm | 6～180mm |
測定精度
D6の場合
| 誤差範囲 | モード浅 | モード深 |
| ±1mm | 6～59mm | 6～79mm |
| ±2mm | 6～70mm | 80～110mm |
D10～D51の場合
| 誤差範囲 | モード浅 | モード深 |
| ±1mm | 6～59mm | 6～99mm |
| ±2mm | 70～90mm | 100～119mm |
| ±3mm | ー | 120～180mm |
鉄筋径推定範囲・精度
| 鉄筋種別 | 推定範囲 | 推定精度 |
| D6 | 10～80mm | ±1鉄筋規格 |
| D10 | 10～80mm | ±1鉄筋規格 |
| D13 | 15～80mm | ±1鉄筋規格 |
| D16、D19 | 20～85mm | ±1鉄筋規格 |
| D22～D51 | 25～85mm | ±1鉄筋規格 |

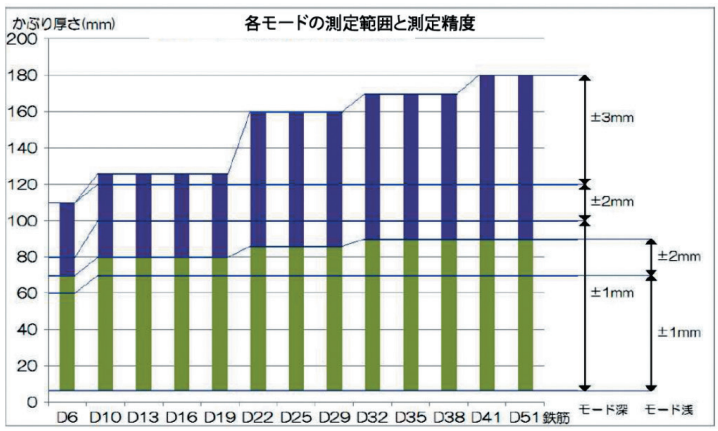

測定範囲と測定精度
