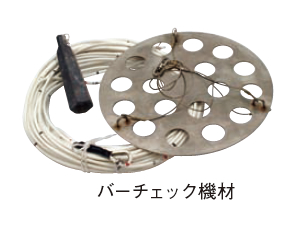

| ・本機は、船 (ボート) に送受波器を取り付け、音波が海底で反射され戻るまでの時間を測定することにより水深を測定します。 (海以外に湖沼、河川、ダム、運河などで使用) ・連続測定により海底の地形がわかります。GPSとセットでのご利用が便利です。 ・幅の広い感熱記録紙のため、レンジ幅が広く取れ、切替も少なくて済みます。 ・記録紙上に水深値、使用レンジ、音速補正値、時刻が必要に応じて印字できます。 ・記録停止時でも液晶表示とRS-232Cにて外部出力ができます。 ・音速補正作業のためのバーチェック |
西尾レントオール株式会社通信測機事業部
商品詳細ITEM DETAILS
音響測深機（１素子：PDR-1200）
特徴
続きを読む
仕様
■本体仕様
| 型式 | PDR-1200 | PDR-2200 | PDR-8000 |
| 測深範囲 |
アナログ0.4～130m デジタル1.0～140m |
アナログ0.5～120m デジタル1.0～120m |
アナログ/デジタルともに1.0～105m |
| レンジ | (浅)： 0～20、15～35、30～50、45～65m (深) ：0～40、30～70、60～100、90～130m |
(浅)：0〜20、10〜30、20〜40、30〜50、40〜60m (深)：20〜40、20〜60、40〜80、60〜100、80〜120m |
0～45、20～65、40～85、60～105m |
| 縮尺 | (浅) 1/100 (深) 1/200 | ５mm/m | |
| 測定精度 | (0.03+水深 / 1000) m以上 | ||
| 記録紙 | 幅216mm 長さ25m | 幅257mm 長さ25m | |
| 紙送り速度 | 40、60、80、120 mm / 分、早送り | ||
| 紙送り速度 | 40、60、80、120 mm / 分、早送り | 40、60、80、120、160、200、220 mm / 分、早送り | |
| 音速補正 | 1500m / 秒に対し+6.0～-6.0％、0.5％ステップ | ||
| 電源 / 消費電力 | 内蔵充電池、外部12Vバッテリー、AC100V / 0.6A | 内蔵電池又は外部 12Vバッテリー | |
| 寸法 / 重量 | 390×310×170mm ／ ８kg | 390×310×210mm／９㎏ | 452×360×215mm／12㎏ |
■送受波器仕様
| 送受波部寸法 | φ135mm 高さ54mm |
| パイプ部寸法 | φ27.2SUSパイプ、長さ1125mm |
| ケーブル長さ | 8m |
| 重量 | 5kg |

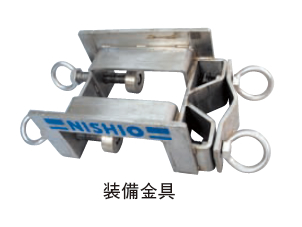

■送受波器装備金具仕様 (標準付属品)
| 材質 | ステンレス製 |
| 寸法 | W306×D150×H90mm |
| 重量 | 3kg |
| 取付可能寸法 | 厚み60～110mm ※ |
| 深さ70mm以上 |
※ オプションで210～260mmサイズがあります。
